Turbo SSB 40 Rotationsdüse
Gleitlagerdüse mit langsamer Rotation
- 360° Niederdruck Gleitlagerdüse
- langsame Rotation und geringe Flüssigkeitsmengen
- FDA-konform & Ex-zertifiziert
- säure-, laugen- & temperaturbeständig
- kompakte Abmessungen
- selbstreinigend, hygienisch, verschleißarm
- hohe Betriebssicherheit
| Eigenschaft | Wert |
|---|---|
| max. Reinigungsdurchmesser | 3 Meter |
| Spritzbild | 360° |
| Druckbereich | 2 – 5 bar |
| Durchflussmenge | 35 – 62 LPM (2,1 – 3,7 m³/h) |
| Einbauöffnung | BSP/NPT min. Ø 38 mm, Splint min. Ø 57 m |
| Einbaulage | beliebig, vertikal nach unten bevorzugt |
| Gewicht | ca. 0,12 KG |
| Werkstoffe | Edelstahl 316L (1.4404), C.PTFE, PTFE |
| Standardanschluss | 3/8″ Innengewinde BSP (NPT) |
| optionale Anschlusstypen | S1/2″ Splint, DN10 Splint, DN15 Splint, DN20 Splint |
| Düseneigenschaft | Kugel mit Schlitzen |
| Zertifikate | 3.1, 2.2, ATEX, FDA, Lebensmittelzulassung nach EU1935/2004 |
| max. Betriebstemperatur | 90°C (194°F) |
| max. Umgebungstemperatur | 140°C (284°F), 30 Min. |
| Betriebsempfehlung | Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP Zulaufleitung zum Tankreiniger einzubauen, um diesen vor Verstopfung mit Partikeln oder Schäden zu schützen. |
Optimaler Betrieb

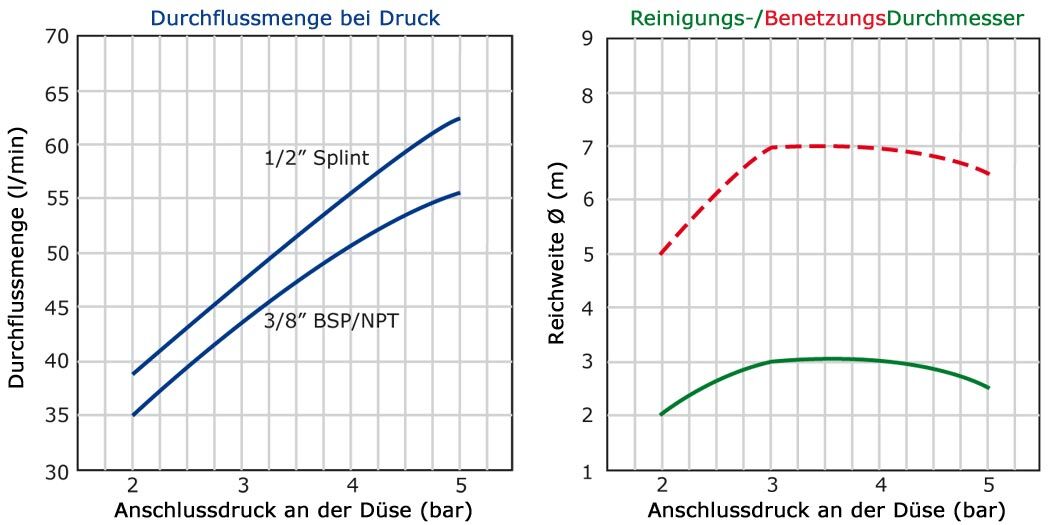

Der Druckbereich für den Betrieb eines Turbo SSB 40 liegt bei 2 – 5 bar an der Reinigungsdüse.
Mit einer Durchflussmenge von 35 – 62 Litern/Minute wird ein Reinigungsdurchmesser von 2 – 3 Metern erreicht.
Der Turbo SSB 40 ist eine langsam drehende Rotationsdüse. Im Betrieb versetzt durchfließende Flüssigkeit den Kugelkopf in eine gleichmäßige gebremste Rotation. Dabei treten durch Schlitze flache Flüssigkeitsstrahlen mit hoher Reichweite aus. Die langsame Rotation der Düse begünstigt einen wirkungsvollen gebündelten Flüssigkeitsaufprall mit hohem Aufpralleffekt. Dadurch wird ein Reinigungseffekt bis zu 3 Meter Durchmesser erreicht.
Turbo SSB sind in 3 Baugrößen und vielen Anschlusstypen erhältlich. Häufige Einsatzbereiche für Turbo SSB 40 Rotationsdüsen finden sich in der Milch-, Lebensmittel-, Getränke-, pharmazeutischen und chemischen Industrie für die Reinigung von Produktions-, Prozess- oder Transportbehältern.
Der Turbo SSB ist mit einem äußerst verschleißarmen und permanent flüssigkeitsumspülten Gleitlagersystem ausgestattet, womit extrem hohe Standzeiten erreicht werden. Auch ein kurzzeitiges Beaufschlagen mit Dampf oder Druckluft verursacht keine Beschädigungen. Selbst nach Jahren permanenter Verwendung in verschiedensten industriellen Anwendungen konnten bisher keine durch Verschleiß verursachten Betriebsausfälle festgestellt werden. Durch einen abnehmbaren Kugelkopf kann die Düse leicht von Feststoffen befreit werden. Der Turbo SSB erfüllt höchste Hygienestandards sowie die Anforderungen der FDA und ist für den Einsatz in explosionsgefährdeten Bereichen geeignet.

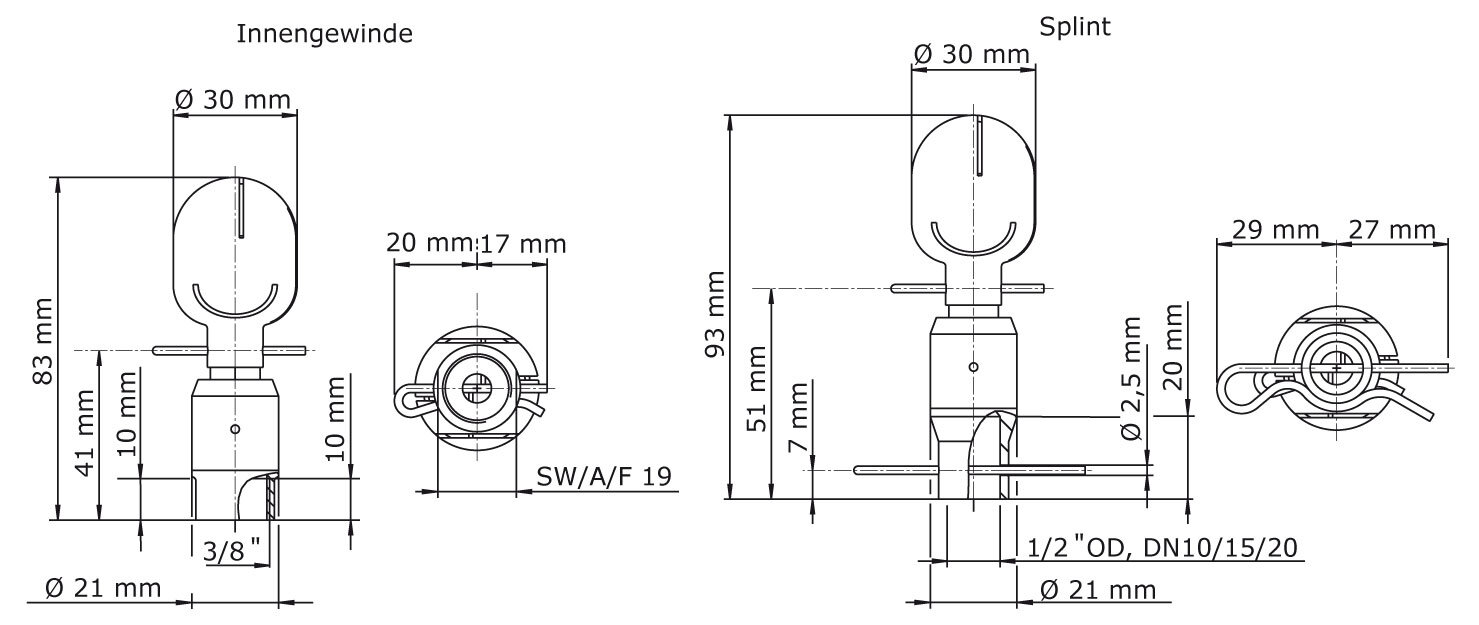

Gewindebefestigung
Turbo SSB 40 Standardgeräte sind mit 3/8″ zylindrischem Innengewinde BSP (British Standard PIPE nach DIN ISO 228) ausgestattet. Optional ist das Gerät mit 3/8″ kegeligem Innengewinde NPT (National Pipe Taper, Amerikanisches Rohrgewinde für selbstdichtende Verbindungen) erhältlich.
Splintbefestigung
Der Turbo SSB 40 ist optional mit 1/2″, DN10, DN15 oder DN20 Splintbefestigung erhältlich. Die Splintbefestigung gewährleistet eine totraumfreie Befestigung der Reinigungsdüse. Splintversionen haben einen ca. 15% höheren Durchfluss.
Turbo SSB 40 Gewinde- und Splintanschluss
| Anschluss | Spritzbild | Rohr* | Produktcode | Werkstoffe | Zertifikate | Artikelnummer |
|---|---|---|---|---|---|---|
| *entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt. | ||||||
| 3/8″ IG-BSP | 360° | 3/8″ | TSSB40AF-360-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-2556-113 |
| 3/8″ IG-BSP | 360° | 3/8″ | TSSB40F-360-BSP | 316L/PTFE | FDA, 3.1 | 4660-2555-112 |
| 3/8″ IG-NPT | 360° | 3/8″ | TSSB40AF-360-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-2558-213 |
| 3/8″ IG-NPT | 360° | 3/8″ | TSSB40F-360-NPT | 316L/PTFE | FDA, 3.1 | 4660-2558-212 |
| 1/2″ Splint | 360° | 12,70 | TSSB40AF-360-PF | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-2557-413 |
| 1/2″ Splint | 360° | 12,70 | TSSB40F-360-PF | 316L/PTFE | FDA, 3.1 | 4660-2557-412 |
| DN10 Splint | 360° | 13,00 | TSSB40AF-360-DN10 | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-2557-415 |
| DN10 Splint | 360° | 13,00 | TSSB40F-360-DN10 | 316L/PTFE | FDA, 3.1 | – |
| DN15 Splint | 360° | 19,00 | TSSB40AF-360-DN15 | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-2557-419 |
| DN15 Splint | 360° | 19,00 | TSSB40F-360-DN15 | 316L/PTFE | FDA, 3.1 | 4660-2561-419 |
| DN20 Splint | 360° | 23,00 | TSSB40AF-360-DN20 | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| DN20 Splint | 360° | 23,00 | TSSB40F-360-DN20 | 316L/PTFE | FDA, 3.1 | – |
Installationslanze
| Werkstoffe: | Edelstahl 1.4404 (316L), EPDM, FKM |
| Zertifikate: | 3.1, 2.2 |
| Geräteanschluss: | 3/8″ AG-BSP (1/2″ Splint) |
| Tankanschluss: | Flansch nach Bedarf |
| Sensor: | mit/ohne SMW 100 |
SMW 100 Flüssigkeitssensor
| Werkstoffe: | 1.4305, PEEK |
| Anschlusstyp: | Einschweissmuffe |
| Funktion: | Die Beschwallung des Sensors wird alle 20 Sekunden angezeigt |
