Turbo SSB 75 Rotationsdüse

4660-2337-113

GEA Breconcherry Turbo SSB 75 Rotationsdüsen (strahlbildend, langsame Rotation)

Gleitlagerdüse mit langsamer Rotation

  • 360° Niederdruck Gleitlagerdüse
  • langsame Rotation und geringe Flüssigkeitsmengen
  • FDA-konform & Ex-zertifiziert
  • säure-, laugen- & temperaturbeständig
  • kompakte Abmessungen
  • selbstreinigend, hygienisch, verschleißarm
  • hohe Betriebssicherheit
Eigenschaft Wert
max. Reinigungsdurchmesser 4,7 Meter
Spritzbild 360°
Druckbereich 2 – 10 bar
Durchflussmenge 60 – 153 LPM (3,6 – 9,2 m³/h)

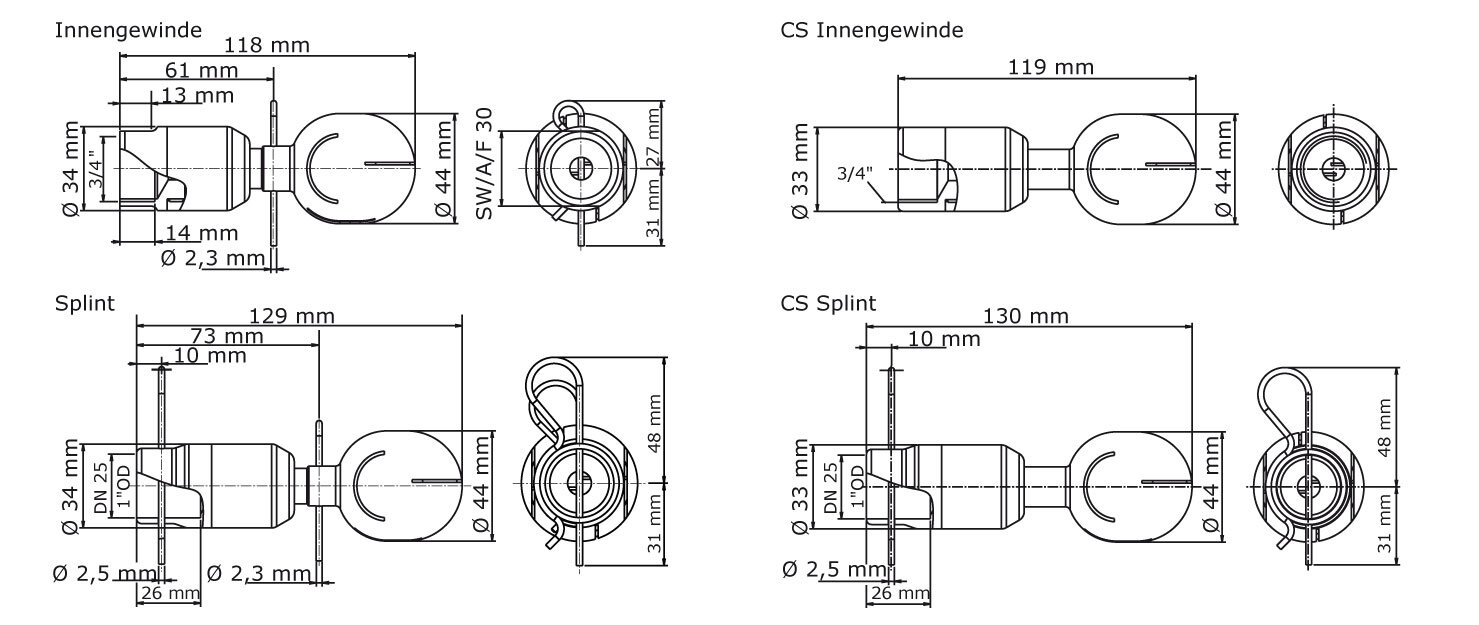

Einbauöffnung SSB 75 BSP/NPT min. Ø 60 mm, Splint min. Ø 85 mm
SSB 75 CS BSP/NPT min. Ø 45 mm, Splint min. Ø 85 mm
Einbaulage beliebig, vertikal nach unten bevorzugt
Gewicht ca. 0,37 KG
Werkstoffe Edelstahl 316L (1.4404), C.PTFE, PTFE
Standardanschluss 3/4″ Innengewinde BSP (NPT)
optionale Anschlusstypen 1″ Splint, DN25 Splint
Düseneigenschaft Kugel mit Schlitzen
Zertifikate 3.1, 2.2, ATEX, FDA, Lebensmittelzulassung nach EU1935/2004
max. Betriebstemperatur 90°C (194°F)
max. Umgebungstemperatur 140°C (284°F), 30 Min.
Betriebsempfehlung Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP Zulaufleitung zum Tankreiniger einzubauen, um diesen vor Verstopfung mit Partikeln oder Schäden zu schützen.

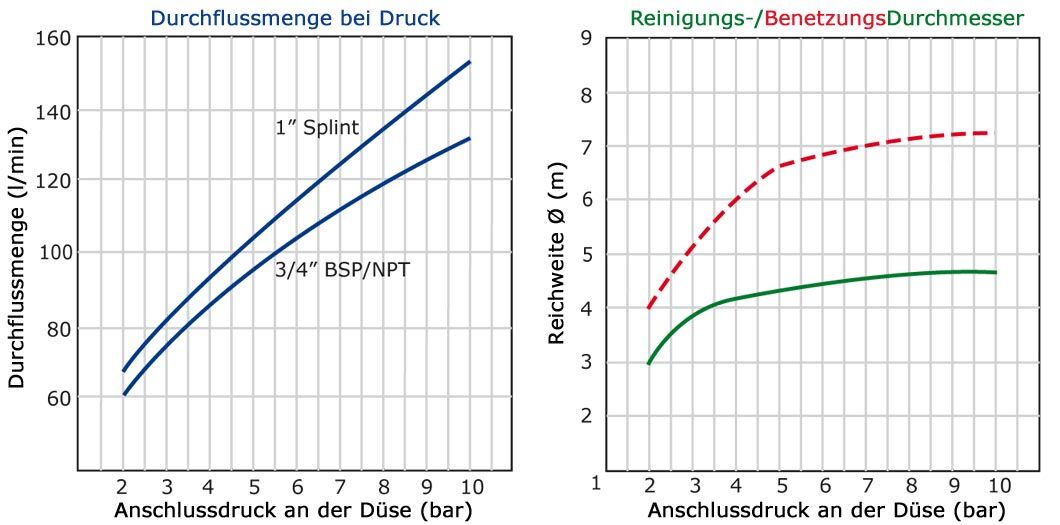

GEA Breconcherry Turbo SSB 75 Betriebswerte

Optimaler Betrieb

Der Druckbereich für den Betrieb eines Turbo SSB 75 liegt bei 2 – 10 bar an der Reinigungsdüse.
Mit einer Durchflussmenge von 60 – 153 Litern/Minute wird ein Reinigungsdurchmesser von 3 – 4,7 Metern erreicht.

Der Turbo SSB 75 ist eine langsam drehende Rotationsdüse. Im Betrieb versetzt durchfließende Flüssigkeit den Kugelkopf in eine gleichmäßige gebremste Rotation. Dabei treten durch Schlitze flache Flüssigkeitsstrahlen mit hoher Reichweite aus. Die langsame Rotation der Düse begünstigt einen wirkungsvollen gebündelten Flüssigkeitsaufprall mit hohem Aufpralleffekt. Dadurch wird ein Reinigungseffekt bis zu 4,7 Meter Durchmesser erreicht.
Der Turbo SSB 75 ist als CS-Variante ohne Splint am Kugelkopf oder gänzlich ohne Splint erhältlich. Turbo SSB sind in 3 Baugrößen und vielen Anschlusstypen erhältlich. Häufige Einsatzbereiche für Turbo SSB 75 Rotationsdüsen finden sich in der Milch-, Lebensmittel-, Getränke-, pharmazeutischen und chemischen Industrie für die Reinigung von Produktions-, Prozess- oder Transportbehältern.

Der Turbo SSB ist mit einem äußerst verschleißarmen und permanent flüssigkeitsumspülten Gleitlagersystem ausgestattet, womit extrem hohe Standzeiten erreicht werden. Auch ein kurzzeitiges Beaufschlagen mit Dampf oder Druckluft verursacht keine Beschädigungen. Selbst nach Jahren permanenter Verwendung in verschiedensten industriellen Anwendungen konnten bisher keine durch Verschleiß verursachten Betriebsausfälle festgestellt werden. Durch einen abnehmbaren Kugelkopf kann die Düse leicht von Feststoffen befreit werden. Der Turbo SSB erfüllt höchste Hygienestandards sowie die Anforderungen der FDA und ist für den Einsatz in explosionsgefährdeten Bereichen geeignet.

GEA Breconcherry Turbo SSB 75 Gewindebefestigung

Gewindebefestigung

Turbo SSB 75 Standardgeräte sind mit 3/4″ zylindrischem Innengewinde BSP (British Standard PIPE nach DIN ISO 228) ausgestattet. Optional ist das Gerät mit 3/4″ kegeligem Innengewinde NPT (National Pipe Taper, Amerikanisches Rohrgewinde für selbstdichtende Verbindungen) erhältlich.

GEA Breconcherry Turbo SSB 75 Splintbefestigung

Splintbefestigung

Der Turbo SSB 75 ist optional mit 1″ oder DN25 Splintbefestigung erhältlich. Die Splintbefestigung gewährleistet eine totraumfreie Befestigung der Reinigungsdüse. Splintversionen haben einen ca. 15% höheren Durchfluss.

Turbo SSB 75 Gewinde- und Splintanchluss

Anschluss Spritzbild Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt.
3/4″ IG-BSP 360° 3/4″ TSSB75AF-360-BSP 316L/C.PTFE ATEX+FDA, 3.1 4660-2337-113
3/4″ IG-BSP 360° 3/4″ TSSB75F-360-BSP 316L/PTFE FDA, 3.1 4660-2336-112
3/4″ IG-NPT 360° 3/4″ TSSB75AF-360-NPT 316L/C.PTFE ATEX+FDA, 3.1 4660-2341-213
3/4″ IG-NPT 360° 3/4″ TSSB75F-360-NPT 316L/PTFE FDA, 3.1 4660-2346-212
1″ Splint 360° 25,40″ TSSB75AF-360-PF 316L/C.PTFE ATEX+FDA, 3.1 4660-2342-413
1″ Splint 360° 25,40″ TSSB75F-360-PF 316L/PTFE FDA, 3.1 4660-2347-412
DN25 Splint 360° 29,12 TSSB75AF-360-DN25 316L/C.PTFE ATEX+FDA, 3.1 4660-2558-413
DN25 Splint 360° 29,12 TSSB75F-360-DN25 316L/PTFE FDA, 3.1 4660-2558-414

Turbo SSB 75 CS Gewinde- und Splintanchluss

Anschluss Spritzbild Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt.
3/4″ IG-BSP 360° 3/4″ TSSB75AF-CS360-BSP 316L/C.PTFE ATEX+FDA, 3.1 4660-2558-421
3/4″ IG-BSP 360° 3/4″ TSSB75F-CS360-BSP 316L/PTFE FDA, 3.1 4660-2558-418
3/4″ IG-NPT 360° 3/4″ TSSB75AF-CS360-NPT 316L/C.PTFE ATEX+FDA, 3.1 4660-2558-422
3/4″ IG-NPT 360° 3/4″ TSSB75F-CS360-NPT 316L/PTFE FDA, 3.1 4660-2558-424
1″ Splint 360° 25,40 TSSB75AF-CS360-PF 316L/C.PTFE ATEX+FDA, 3.1 4660-2558-423
1″ Splint 360° 25,40 TSSB75F-CS360-PF 316L/PTFE FDA, 3.1 4660-2558-425
DN25 Splint 360° 29,12 TSSB75AF-CS360-DN25 316L/C.PTFE ATEX+FDA, 3.1 4660-2558-420
DN25 Splint 360° 29,12 TSSB75F-CS360-DN25 316L/PTFE FDA, 3.1 4660-2558-419

Installationslanze

GEA Breconcherry Turbo SSB Installationslanze

Werkstoffe: Edelstahl 1.4404 (316L), EPDM, FKM
Zertifikate: 3.1, 2.2
Geräteanschluss: 3/4″ AG-BSP (1″ Splint)
Tankanschluss: Flansch nach Bedarf
Sensor: mit/ohne SMW 100

SMW 100 Flüssigkeitssensor

GEA Breconcherry SMW100

Werkstoffe: 1.4305, PEEK
Anschlusstyp: Einschweissmuffe
Funktion: Die Beschwallung des Sensors wird alle 20 Sekunden angezeigt

Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 20.05.2022-71427321893-1888948-71042)
