Retraktor IS25
IS25 Retraktor mit statischer Düse
- für hygienesensible Anwendungen
- zahlreiche Installationstypen
- ermöglicht Einsparung an Reinigungsmittel
- nur geringer Druck erforderlich
- Vakuumfest bis 0,1 bar abs.
- betriebssicher und wartungsarm
- Überwachung durch Näherungsinitiator
- selbstreinigend und hygienisch
| Eigenschaft | Wert |
|---|---|
| max. Reinigungsdurchmesser | 1,6 Meter |
| Spritzbild | 192° – 360° |
| Druckbereich | 1,8 – 2,5 bar |
| Durchflussmenge | 48 – 90 LPM (2,9 – 5,4 m³/h) |
| Hubweite | 56 mm |
| Bevorzugte Einbaulage | beliebig |
| Gewicht | ca. 6,0 KG |
| Werkstoffe produktberrührt | Edelstahl 316L (1.4435), EPDM, FKM, FFKM |
| Werkstoffe nicht produktberrührt | Edelstahl 316 (1.4301), NBR |
| Anschlüsse | siehe Bestellschlüssel |
| Düsenbestückung | feststehende Sprühkugel mit Bohrungen |
| Zertifikate | 3.1, 2.2, ATEX 0G/20D und FDA möglich |
| max. Betriebstemperatur | 98°C (208°F) |
| max. Dampfbeaufschlagung | 140°C (284°F), 30 Min. |
| max. eißluftbeaufschlagung | 190°C (374°F), 30 Min |
| Betriebsempfehlung | Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP Zulaufleitung zum Tankreiniger einzubauen, um diesen vor Verstopfung mit Partikeln oder Schäden zu schützen |
| Druck bar | B 0,6 Durchflussmenge m³/h | B 0,8 Durchflussmenge m³/h |
|---|---|---|
| Es stehen zwei Sprühköpfe zur Verfügung: Sprühkopf B 06 (alle Bohrungen 0,6 mm), Sprühkopf B 08 (alle Bohrungen 0,8 mm) optimaler Betriebsdruck 1,8 bis 2,5 bar. | ||
| 1,5 | 2,9 | 4,2 |
| 1,8 | 3,2 | 4,6 |
| 2,0 | 3,4 | 4,8 |
| 2,2 | 3,5 | 5,1 |
| 2,5 | 3,8 | 5,4 |
Die Vorteile des IS 25 auf einen Blick:
- Funktionssicher und validierbar
- Federschließend und pneumatisch öffnend
- Vakuumfest bis zu 0,9 bar
- Rückmeldung beider Endlagen
- Rückmeldung über Initiatoraufnahme oder Rückmeldekopf
- Dichtungen EPDM, FKM und FFKM Lösungsmittelbeständig
- Einsatz im Ex-Bereich der ATEX Zone 0G/20D ist möglich
- Standardwerkstoff 1.4435/316L
- Oberflächen CIP- und produktberührt bis zu Ra ≤ 0,8 µm
Retraktoren sind ausfahrbare Reinigungsdüsen. Durch den Einsatz von Retraktordüsen kann ein höchstes Maß an Sicherheit und Hygiene erreicht werden. Unsere Auswahl an Retraktordüsen umfasst Geräte mit Feder- oder Druckluftrückzug. Das Ausfahren der Düse erfolgt bei diesen Geräten meist über den Flüssigkeitsdruck. Retraktoren können mit statischen Sprühkugeln, Gleitlagerdüsen der Chemidisc und Chemitorus Reihe sowie mit schnell rotierenden Kugellagerdüsen ausgestattet sein. Die Position einer Retraktordüse (offen/geschlossen) kann mittels Magnetsensor überprüft werden. Unsere Retraktoren können an individuelle Bedürfnisse angepasst werden. Abhängig vom Gerätetyp sind FDA-Konformität sowie EX-Befreiung und Hubweiten zwischen 50 mm und 1000 mm möglich.
Funktion
Beim Reinigungsvorgang wird der Sprühkopf pneumatisch angesteuert und ausgefahren. Nach dem Reinigungsvorgang wird der Sprühkopf durch die starke Federbelastung aus dem Produktraum wieder in seine Ruhestellung zurückgeführt.
Der IS25 verfügt über einen Sprühkopf, der zur Reinigung in Behältern oder Rohrleitungen ausgefahren wird. Nach dem Reinigungsvorgang fährt der Sprühkopf in seine Ruhestellung zurück und schließt bündig mit dem Produktraum ab.
Durch den Einsatz des IS25 werden die Reingigungskosten erheblich gesenkt, weil ein Anstauen in Rührwerksbehältern und ein Fluten von Rohrleitungen entfällt.
Der IS25 eignet sich besonders für die Reinigung von Tanks mit beweglichen Einbauten, wie z. B. Balkenrührwerke und Abstreifer.
Mit dem IS25 ist es jetzt auch möglich Schüttgut- Rohrleitungen mit einer minimierten Menge zu reinigen, bisher nur möglich mit dem Einsatz einer großen Menge von Reinigungsmittel. Dadurch lassen sich die Energie- und Investitionskosten erheblich reduzieren, denn der Reinigungsmittelverbrauch des IS25 beträgt nur ca. 3,4 – 4,8 m³/h bei 2 bar.
- Spritzwassergeschützter Anschlusskopf zum Schutz der elektrischen Installation (bis zu IP67).
- Sehr kompakter und umkehrbarer Antrieb – federschließend / luftöffnend oder umgekehrt. Die Luftunterstützung des Federraums ist möglich.
- ECOVENT® -E Antriebe verfügen über die Möglichkeit der inneren Luftführung.
- Durch die offene Laterne erkennt man sofort eine defekte Stangendichtung und die Ventilstellung.
- Sichere Abdichtung an der Ventilspindel – höchste Oberflächenqualität durch rollierte Spindeloberfläche.
- Ein- oder zweistutziges Gehäuse.
- Durch den metallischen Anschlag des Ventiltellers ergibt sich eine definierte Verformung der Dichtung. Daraus resultiert eine hohe Lebensdauer.
- Sitzring und Führung für den Sprühkopf.
- Ausfahbarer Sprühkopf
- Leichter Ein- und Ausbau mittels Klappring
| Rohr- und Behälteranschlüsse | |||
|---|---|---|---|
 |  |  |  |
| Gehäuseanschluss IS-T zum Einschweißen in einen Behältermantel | Behältereinschweißflansch T50/40 zum Einschweißen in Behälterböden oder Behältermäntel | Gehäuseanschluss IS-Roh zum Einschweißen für Rohr ab DN 200 bis DN 400 | Gehäuseanschluss für VARINLINE® Gehäuse DN 80 bis DN 150, 4″ OD und 6″ IPS |
 |  |
| Behältereinschweißflansch T50/40 | |
 | |

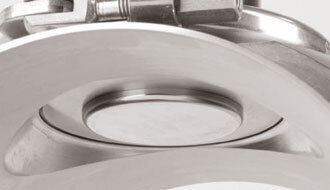

| Behältereinschweißflansch IS-T | Rohreinschweißflansch IS |
Retraktor IS25
| Code | IS25 | D | T | 01 | 0 | 0 | 1 | K | 00 | 2 | 0 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Position | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Beispiel | Position | Bezeichnung | Code-Auswahlmerkmale | |
|---|---|---|---|---|
| IS25 | 1 | Typ | IS25 | IS25 DN25 |
| D | 2 | Nennweitennorm | D | DN 25 DIN (29×1,5 mm) |
| S | DIN EN ISO (33,7×2,0 mm) | |||
| T | 3 | Gehäuse | L | 1-stutzig 1.4435 |
| T | 2-stutzig 1.4435 | |||
| 01 | 4 | Sprühkugel | 01 | Sprühkopf B 0.6 |
| 05 | Sprühkopf B 0.8 | |||
| 0 | 5 | Druckanschluss pro Stutzen¹ | 0 | Schweißende |
| NFK | Hygiene-Nutflansch, DIN 11864-2, DIN 11853-2 | |||
| ASN | Aseptik-Flanschverbindung, DIN 11864-2 | |||
| ASK | Hygiene-Flanschverbindung, DIN 11864-2, DIN 11853-2 | |||
| AVK | Hygiene-Verschraubung, DIN 11864-1, DIN 11853-2 | |||
| AVN | Aseptik-Verschraubung, DIN 11864-1 | |||
| TN | VARIVENT® Nutflansch inkl. O-Ring und Verbindungsteile | |||
| TK | VARIVENT® Flanschverbindung, Nutflansch am Gehäuse | |||
| 0 | 6 | Prozessanschluss² | 1 | Behältereinschweißflansch T 50/40 1.4404 |
| 3 | Behältereinschweißflansch T 50/40 1.4435 | |||
| 5 | Gehäuseanschluss für VARILINE® Gehäuse³ (DN80-150/4″-6″ OD/IPS) | |||
| 8 | anpassbarer Gehäuseanschluss IS-Roh für Rohre | |||
| 2 | Gehäuseanschluss IS-T 1.4435/316L | |||
| 1 | 7 | Dichtungswerkstoffe produktberührt | 1 | EPDM |
| 2 | FKM | |||
| 3 | FFKM | |||
| K | 8 | Einsatz | K | EPDM |
| E | VMQ | |||
| 00 | 9 | Rückmeldung⁴ | 0 | keine Rückmeldung |
| M | mit Initiatoraufnahme | |||
| M2 | mit Initiatoraufnahme und 2 Näherungsinitiatoren | |||
| M1 | mit Initiatoraufnahme und 1 Näherungsinitiator | |||
| T | Rückmeldekopf T.VIS® M1 mit 2 Rückmeldungen und 1 Pilotventil 24V | |||
| A | ATEX Rückmeldekopf ECOVENT® mit 2 Näherungsinitiatoren 24V und 1 Pilotventil 24V | |||
| 2 | 10 | Oberflächenqualität Gehäuse | 2 | innen Ra 0,8 μm, außen matt |
| 3 | innen Ra 0,8 μm, außen poliert | |||
| 4 | innen Ra 0,4 μm, außen matt | |||
| 8 | innen Ra 0,4 μm, außen poliert | |||
| 0 | 11 | Zertifikate | 0 | ohne Zertifikate |
| W | (41) mit Werkzeugnis 2.2 DIN EN10204 | |||
| Z | (42) mit Material-Abnahmeprüfzeugnis 3.1 DIN EN10204 | |||
2: optional: Einschweißvorrichtung, Sachnummer: 254-000271
3: VARINLINE® Gehäuse muss separat bestellt werden
4: weitere Rückmeldungen unter T.VIS® Rückmeldesysteme auswählbar
| Magnetsensor | Optionaler Magnetsensor zur Abfrage Position offen und/oder geschlossen |
| _ | MR1 | MR2 | IS25 | SR1000 |
|---|---|---|---|---|
| Spritzkopf | Chemidisc 25/75, Torus | Chemidisc 25/75, Torus | feststehende Sprühkugel | Spinner |
| Behälteranschluss | DN65/2,5 | DN65/2,5″ | DN80 | DN16 bis DN200 |
| Ausfahren | Mediendruck | Mediendruck | Luftdruck | Mediendruck |
| Verschluss | Federspannung | Druckluft | Federspannung | Federspannung |
| Hubweite | 50 – 300 mm | 50 – 300 mm | 56 mm | 50 – 1000 mm |
| Sensor | offen/geschlossen | offen/geschlossen | kein Sensor | offen/geschlossen |
| Düsenverschluss | abdichtend | abdichtend | abdichtend | offen |
| Zertifikates | ATEX & FDA | ATEX & FDA | FDA | FDA (ATEX) |
| Einsatz | Rohrreinigung & Reinigung von Schattenbereichen | Behälterreinigung, Rohrreinigung | Rohrreinigung & Reinigung von Schattenbereichen | Behälterreinigung, Rohrreinigung |
