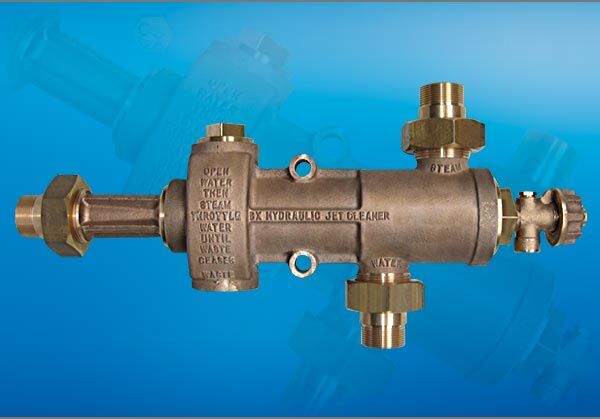

Injektoren zur Druckerhöhung
Injektoren zur Druckerhöhung
- einfacher Wärmetausch
- keine starken Pumpen benötigt
- einfache Handhabung
- verschiedene Modelle
- langlebig, geringe Wartungskosten
- geringe Installationskosten
- einfache Handhabung
- vielseitiger Einsatzbereich
| B-JET INJEKTOR | BX INJEKTOR | BZ INJEKTOR | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B250 | B450 | B600 | B1000 | B1250 | BX2000 | BX3000 | BX4000 | BZ6000 | BZ8000 | BZ10000 | |
| Liter/Stunde | 945 | 1701 | 2268 | 3780 | 4725 | 7560 | 11340 | 15120 | 22680 | 30240 | 37800 |
| m³/Stunde | 1 | 1,7 | 2,3 | 3,8 | 4,7 | 7,6 | 11,3 | 15,1 | 23 | 30 | 38 |
| Liter/Minute | 16 | 28 | 38 | 63 | 79 | 126 | 189 | 252 | 378 | 504 | 630 |
| Eingangsdampfdruck | 4 – 10 bar | 4 – 10 bar | 4 – 10 bar | ||||||||
| Dampfverbrauch | 150 – 1250 lb/Stunde | 1100 – 4100 lb/Stunde | 3000 – 10500 lb/Stunde | ||||||||
| max. Ausgangsdruck | 7 – 16 bar | 7 – 16 bar | 7 – 16 bar | ||||||||
| Ausgangstemperatur | 65 – 75°C | 65 – 75°C | 65 – 85°C | ||||||||

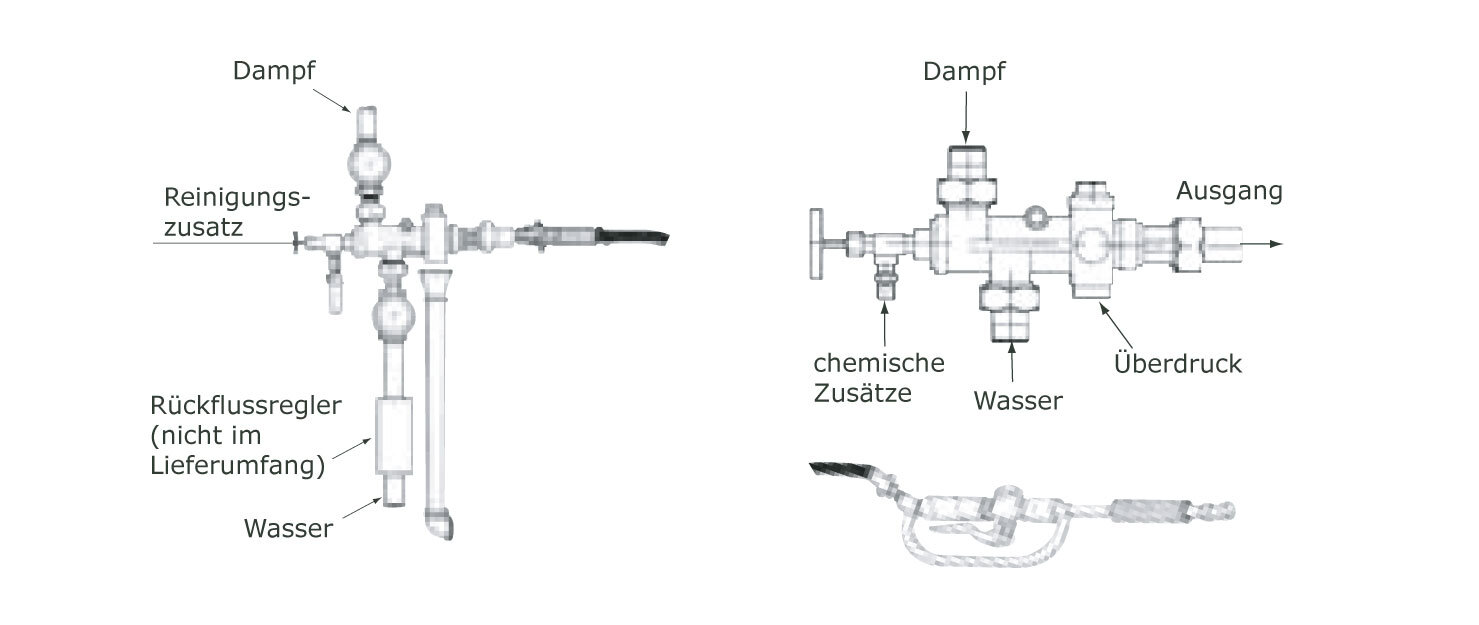

| B-JET | SB | BX | BZ | |
| Eingang Wasser (NPT-M/BSPT) | 1 1/4″ | 1″ | 1 1/2″ | 2 1/2″ |
| Eingang Dampf (NPT-M/BSPT) | 1 1/4″ | 1 1/2″ | 1 1/2″ | 2 1/2″ |
| Eingang Chemie (NPT-F/BSPT) | 1/2″ | 1/2″ | 1/2″ | 1/2″ |
| Ausgang (NPT/BSPT) | 3/4″ F | 3/4″ F | 1 1/2″ M | 2″ M |
| Überdruck (NPT/BSPT) | 1″ | 1″ | 2″ | 3″ |
| Gewicht (KG) | 10,9 | 12,3 | 25 | 43 |
| Gesamtlänge | 520 | 510 | 685 | 825 |
| Werkstoff | GUN METAL, BS1400 | |||

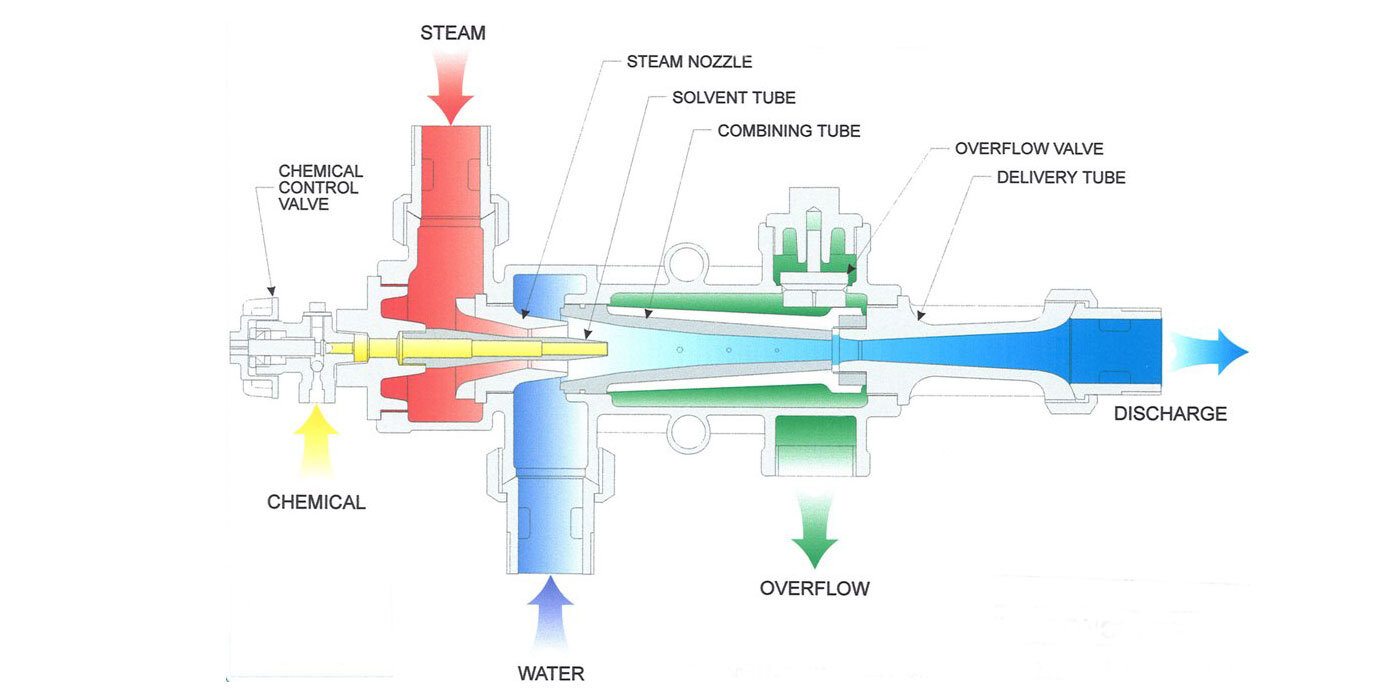

Injektoren erzeugen kontinuierlich heißes Wasser indem Wasser mit Dampf vermischt wird. Zudem wird durch einen Injektor der Dampfdruck bedeutend erhöht. Chemische Zusatzstoffe können zusätzlich in das System eingeschleust werden. Die verschiedenen Ausführungen unserer Injektoren sind als Einhandvariante für einfache Reinigungsarbeiten sowie als komplexe Reinigungseinheiten für große Behälter und deren Reinigungsgeräte erhältlich.
Injektoren können als manuell zu bedienende Einrichtungen sowie als ferngesteuerte bzw. automatische Einrichtungen verwendet werden.
Es wird ein Eingangsdruck des Reinigungsmediums von 2 – 3 bar benötigt und ein Dampfdruck von bestenfalls 9 – 10 bar empfohlen. Alle Leistungseigenschaften basieren auf einer Eingangswassertemperatur von 15° wobei für eine zuverlässige Leistung eine Temperatur von 25° nicht übertroffen werden sollte.
Neue Verrohrungen sollten vor dem Einsatz eines Injektors gründlich gereinigt werden um Beschädigungen zu vermeiden.
B-JET INJEKTOR
Injektoren der Serie B-Jet sind beispielsweise für den Antrieb eines TROLL BALL 2″ oder als manuelle einhändige Spritzlanzen geeignet. Bei einem Eingangsdruck von 3 bis 7 bar wird der Druck um das 2,5 fache verstärkt.
SB-INJEKTOR (Super Booster)
Injektoren der Serie SB sind beispielsweise für den Antrieb eines FURY TWB oder ebenso als manuelle einhändige Spritzlanzen geeignet. Bein einem Eingangsdruck von 0,5 – 7 bar wird der Druck um das 15-fache verstärkt. In Verbindung des SB-INJEKTORS zusammen mit einem B-INJEKTOR kann zudem die Temperatur der Flüssigkeit stark erhöht werden.
BX/BZ-INJEKTOR
Injektoren der Serie BX/BZ sind beispielsweise für den Antrieb von JUMBO 6, FURY TWB, TYPHOON und TEMPEST oder mehreren kleineren Spritzköpfen geeignet. Diese INJEKTOREN werden auch in der Transportindustrie und für das Reinigen von Gebäudebereichen und Fertigungsausrüstung verwendet.
Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 01.04.2015-71427321893-1888948-71042)
